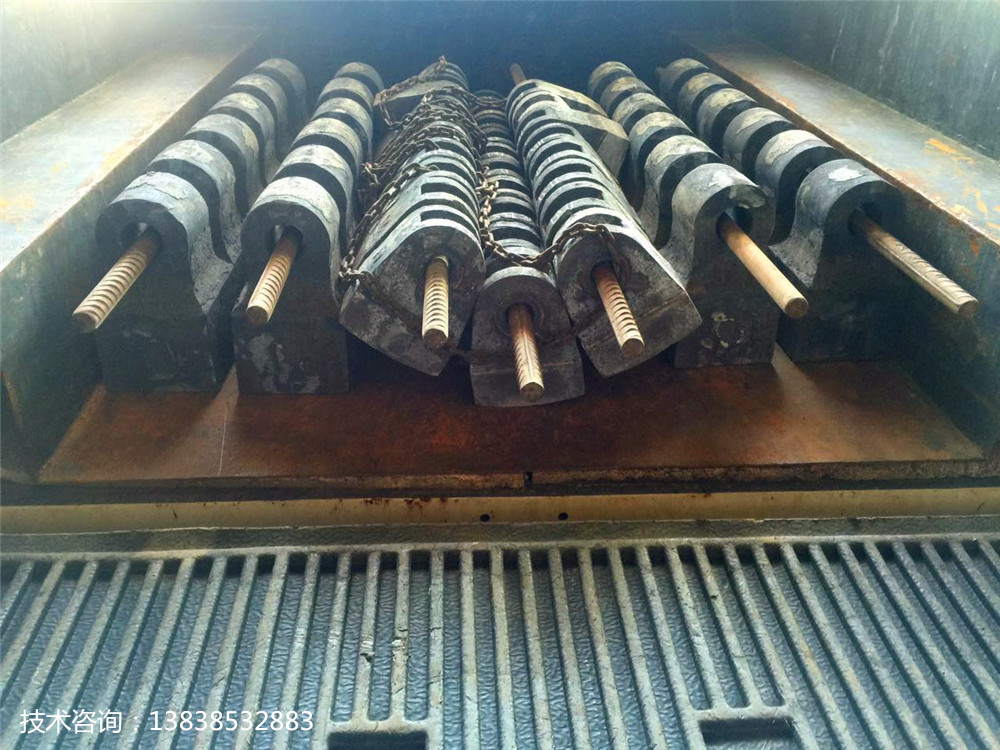

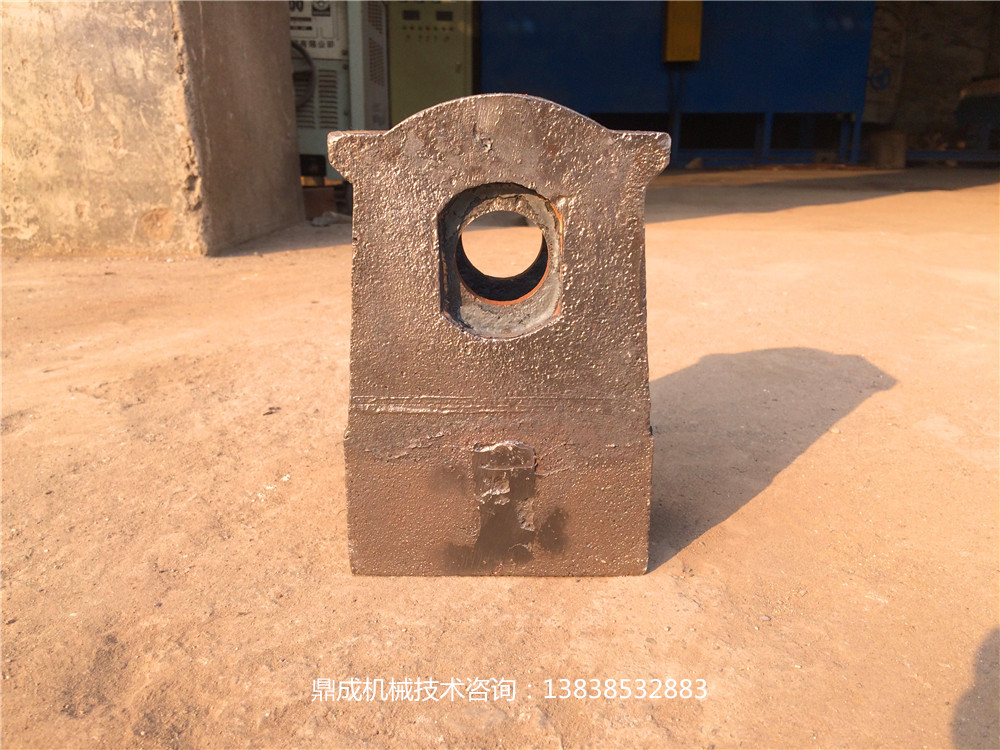

探討破碎機錘頭中碳元素和鉻元素的定量！碳和鉻是決定高鉻合金鑄鐵基體組織，碳化物結構和性能的主要元素。碳量決定共晶碳化物數量，鉻量決定共晶碳化物類型。
在高鉻錘頭中，按含碳量分為低碳區C2.0-2.5%，中碳區C2.5-2.8%，高碳區C2.8-3.4%三個區4。
高鉻合金鑄鐵襯板一般采用中碳區C2.5-2.8%，高鉻合金鑄鐵磨球一般采用低碳區C2.0-2.5%，破碎機錘頭類鑄件一般采用高碳區C2.8-3.4%。
硅在高鉻錘頭中是限制性元素，硅溶入基體中，降低了碳在奧氏體中的溶解度，由于硅的溶入而超出的這部分碳又和鉻形成了共晶碳化物，削弱了鉻在奧氏體中的溶解度，使奧氏體變得不穩定，有促使奧氏體向屈氏體轉變的可能性。因此，硅是一種降低淬造性元素，但可以提高Ms點。在高鉻合金鑄鐵中一般不再加入硅。
關注鼎成機械官方微信
